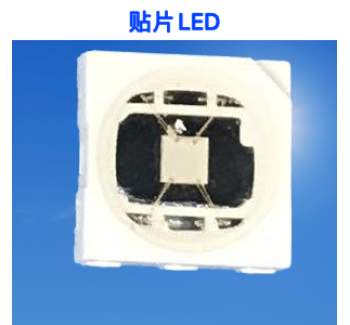

貼片LED的型號說明：
例：SMG490X3
| SM | 貼片 |
| G | 外形設計 |
| 490 | 波長 |
| X3 | 芯片數量 |
| 外形設計 | 封裝 | 描述 | 照片 |
| W | 3528 | 35mm*28mm | |
| WK | 2835 | 28mm*35mm， 帶散熱結構 | |
| G | 5050 | 50mm*50mm， 帶散熱結構 |
型號 | 峰值波長 典型值 (nm) | 輻射功率 典型值 (mW) | 輻射強度 典型值 (mW/sr) | 半高 全寬 (nm) | 指向角 典型值 (deg) | 測試 電流 (mA) | 正向電壓 典型值 (V) | 最大 DC電流 (mA) |
SMW470K | 470 | |||||||
SMW525K | 525 | |||||||
SMW630K | 630 | |||||||
SMW850 | 850 | 30 | 11 | 36 | 120 | 50 | 1.5 | 100 |
SMG450 | 450 | |||||||
SMG470 | 470 | 350 | 110 | 21 | 125 | 350 | 3.1 | 350 |
SMG490X3 | 490 | 900 | 260 | 21 | 125 | 1000 | 3.1 | 1000 |
SMG500 | 500 | 205 | 80 | 28 | 125 | 350 | 3.2 | 350 |
SMG525 | 525 | |||||||
SMG545 | 545 | 145 | 80 | 38 | 130 | 350 | 2.8 | 350 |
SMG560 | 560 | 102 | 40 | 38 | 130 | 350 | 3.0 | 350 |
SMG590 | 595 | 120 | 40 | 17 | 130 | 350 | 2.3 | 350 |
SMG610 | 610 | 160 | 60 | 14 | 130 | 350 | 2.2 | 350 |
SMG620 | 620 | 273 | 100 | 17 | 130 | 350 | 2.4 | 350 |
SMG640 | 640 | 300 | 120 | 20 | 130 | 350 | 2.3 | 350 |
SMG660 | 660 | 310 | 115 | 18 | 125 | 350 | 2.3 | 350 |
SMG700 | 700 | 220 | 80 | 23 | 125 | 500 | 2.1 | 500 |
SMG760 | 760 | 620 | 220 | 20 | 125 | 800 | 2.0 | 800 |
| SMG780 | 780 | 590 | 200 | 27 | 125 | 800 | 2.4 | 800 |
| SMQ780 | 780 | 520 | 220 | 24 | 115 | 800 | 2 | 1000 |
| SWQ785-01 | 785 | 480 | 1050 | 28 | 38 | 800 | 1.9 | 1000 |
SMG808H | 808 | 950 | 350 | 23 | 125 | 800 | 3.2 | 800 |
SMG810 | 810 | 525 | 200 | 32 | 125 | 800 | 1.8 | 800 |
SMG850H | 850 | 950 | 350 | 26 | 25 | 800 | 3.1 | 800 |
SMG870 | 870 | 420 | 135 | 32 | 125 | 800 | 1.8 | 800 |
SMG940 | 940 | 450 | 160 | 60 | 125 | 800 | 1.6 | 800 |
| SMG980 | 980 | 480 | 190 | 60 | 125 | 800 | 1.8 | 800 |
